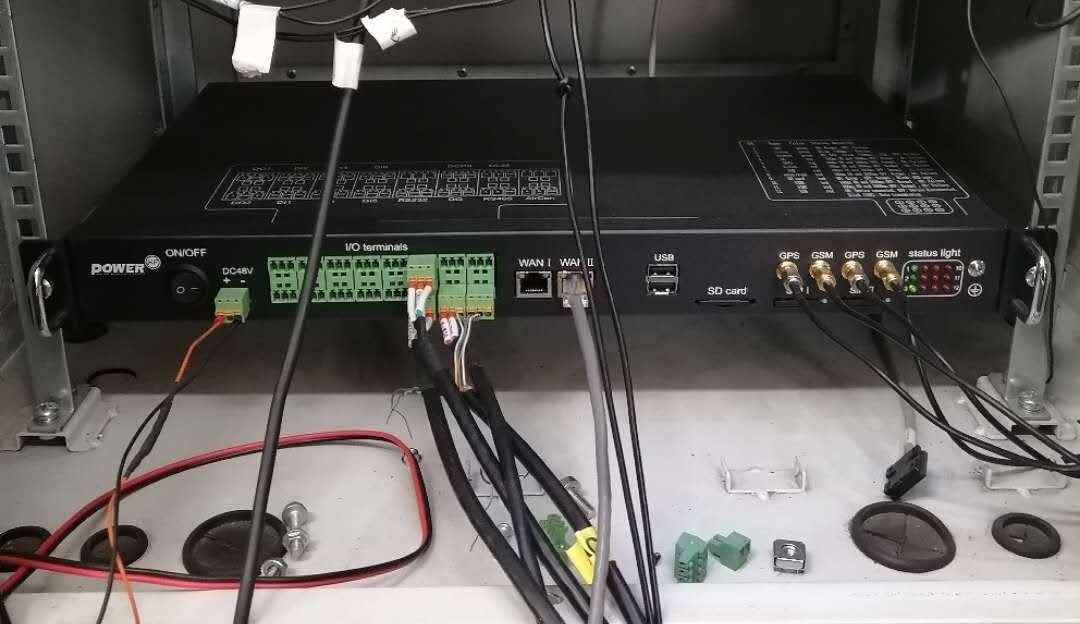

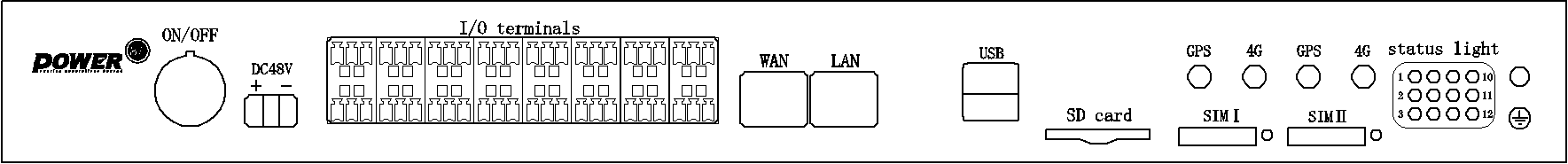

机箱前面板

·电源开关ON/OFF：设备电源开关；

·电源插头DC48V：设备供电输入，支持24VDC至70VDC供电范围；

·通信接口IO terminals：包括1路CAN接口，3路485接口，3路232接口，12路数字量输入接口和4路输出接口；

·网络通信接口WAN：服务器通信时候的网线接口；

·设备配置接口LAN：用户对采集终端配置的接口；

·USB接口：U盘拷贝数据用USB口；

·SD卡接口SD Card：数据存储用SD卡，根据需要配置不同容量；

·SIM卡：两组SIM卡，支持双卡热切换，SIM1为主卡，SIM2为副卡；

·天线：两组GPS天线、两组4G天线；

·终端指示灯面板Status Light：显示终端采集设备的工作状态，例如：网络故障，数据采集故障等；

·接地端子：外壳安装时接地端子。

产品概述

智能采集终端是集电力参数采集、远程控制、数据存储于一体的智能化设备，可以将移动基站用电站内的所有参数上传到服务器进行大数据分析，预测故障，并且通过平台进行参数的下发配置，以便于维护人员对电站的维护、保养及故障诊断。

产品性能和特点

本产品严格按照1U短机箱标准进行设计，弧度优美，结构雅致，安装及拆卸都很便捷，丰富的通讯接口，产品功能范围齐全。

·具备服务器远程升级功能；

·具有两路网口与双卡热备功能，保障了与服务器通信的通畅；

·方便根据用户的使用习惯对终端进行个性化配置；

·定位速度快，30s之内即可定位成功；

·产品采用高速处理器，开机速度≤30s；

·支持Class10存储卡，容量推荐使用64G、32G，存储数据根据存储数据不同存储6年以上的数据；

·配置USB2.0接口，可通过USB口进行数据备份；

注意事项

1）电源电压不允许超过70V；

2）产品第一次安装后需要使用配置软件进行参数的配置；

3）机壳要可靠接地，用于防雷；

4）请勿擅自拆卸。
